Пилотные и промышленные реакторы
и нутч-фильтры из стекла
Пилотные и промышленные
реакторы из стекла (эта)
Промышленные реакторы из стекла имеют объем от 100 до 800 л. Сложность их производства связана с необходимостью работы на стеклодувных станках большого размера, привлечением сразу нескольких квалифицированных работников для изготовления одного изделия и высокой вероятностью его разрушения в процессе обработки. Обычно на один качественно изготовленный сосуд стеклянного реактора 200 литров приходится два-три отбракованных сосуда.
Специалисты ABLAZE Glass Works разработали уникальную технологию обработки стеклянных заготовок большого диаметра - DN500, DN600, DN800. Для изготовления реакторов Ablaze используется только самая качественная стеклянная труба производства SCHOTT-DURAN AG (Германия), что, вместе с огромным опытом работы стеклодувов и оснащением производства инновационными станками, позволило существенно сократить процент отбраковки и производить цилиндрические стеклянные реакторы объемом до 600 л и сферические реакторы из стекла объемом до 800 л.
Мы предлагаем к поставке:
Пилотные реакторы из стекла:
- Объем 10 - 150 литров с рубашкой из стекла.
Стеклянные сосуды пилотного масштаба:
- Объем 10 - 150 л без рубашки.
Все реакторы и сосуды, а также обвязка, системы дистилляции, колонны, конденсаторы и т.д. проектируются с учетом Вашего процесса. Подробности также см. по ссылке.
Ниже приведены примеры выполненных проектов с промышленными реакторами из стекла большого объема:
Промышленные реакторы из стекла:
- Объем 100 - 150 литров, цилиндрические, вертикальные с рубашкой из стекла.
- Объем 100 - 150 литров, цилиндрические, вертикальные, с рубашкой из стали.
- Объем 150 - 600 литров, цилиндрические, вертикальные с рубашкой из стали.
- Объем 100 - 800 литров, сферические, с масляной баней или электронагревом
Промышленные стеклянные сосуды:
- Объем 100 - 600 литров, цилиндрические, вертикальные, без рубашки.
- Объем 100 - 800 литров, сферические, без рубашки.
Монтаж реакторной системы, состоящей из стеклянного реактора 500 литров с рубашкой из нержавеющей стали, стеклянного сосуда 400 литров без рубашки
Большая част ь стеклянных реакторов должна иметь возможность обогрева или охлаждения, что обычно реализуется при помощи рубашки для циркуляции теплоносителя или хладоагента. Для промышленных и пилотных реакторов большого объема из стекла могут быть предложены два вида рубашек - рубашка из стекла либо из нержавеющей стали. Со стеклянными рубашками возможно изготовление реакторов объемом до 100-150 литров. Стеклянные реакторы 200 литров и более оснащаются стальными рубашками, что обусловлено прочностными характеристиками.
Промышленный фильтр-реактор 400 литров из стекла, внутренний диаметр 800 мм (DN800).
Центральная двухфланцевая труба в печи отжига (внизу) - основная часть фильтра
Реакторная система на основе промышленного реактора из стекла 400 литров с рубашкой из нержавеющей стали, с системой отгона, загрузочными и приемными стеклянными сосудами
Стеклянный промышленный реактор Ablaze 600 литров с рубашкой из нержавеющей стали и мешалкой
Промышленные стеклянные реакторы Ablaze 200 литров с рубашками из нержавеющей стали

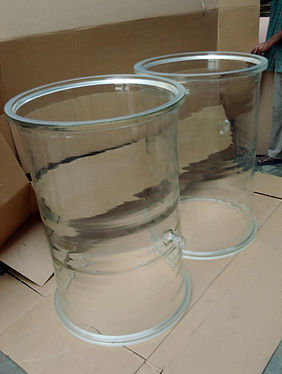

Стеклянные сосуды реакторов DN600 (Ду 600), объем реактора 300-400 литров
